詳細說明

〓 CD TYPE 查看包裝說明

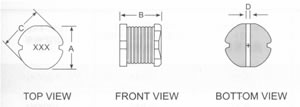

●　EXTERNAL DIMENSIONS UNIT：mm(外形尺寸)

CD32貼片電感系列

PARTNO．	A	B	C	D(Ref)
CD105	9.0±0.3	5.4±0.5	1 0.0±0.3	3.1

CD105 TYPE
●SPECIFICATIONTABLE
PART NUMBER 品名	INDUCTANCE (μH) 電感值	DCR(max) (Ω) 直流電阻	IDC(A)(max) △U/L=-10%；△t=40℃ 定格電流	TESTFREQ. 測試頻率
CD105-100M	10	0.060	2.60	2.52MHZ
CD105-120M	12	0.070	2.45	2.52MHZ
CD105-150M	15	0.080	2.27	2.52MHZ
CD105-180M	18	0.090	2.15	2.52MHZ
CD105-220M	22	0.100	1.95	2.52MHz
CD105-270M	27	0.110	1.76	2.52MHZ
CD105-330L	33	0.120	1.50	2.52MHz
CD105-390L	39	0.140	1.37	2.52MHZ
CD105-470L	47	0.170	1.28	2.52MHz
CD105-560K	56	0.190	1.17	2.52MHZ
CD105-680K	68	0.220	1.11	2.52MHZ
CD105-820K	82	0.250	1.00	2.52MHZ
CD105-101K	100	0.350	0.97	1KHz
CD105-121K	120	0.400	0.89	1KHZ
CD105-151K	150	0.470	0.78	1KHz
CD105-181K	180	0.630	0.72	1KHz
CD105-221K	220	0.730	0.66	1KHz
CD105-271K	270	0.970	0.57	1KHz
CD105-331K	330	1.150	0.52	1KHZ
CD105-391K	390	1.300	0.48	1KHZ
CD105-471K	470	1.480	0.42	1KHZ
CD105-561K	560	1.900	0.33	1KHz
CD105-681K	680	2.250	0.28	1KHz
CD105-821K	820	2.550	0.24	1KHz

●　PART NUMBERING SYSTEM(品名系統)

1 SERIES NAME 品名 S指備銀系列，A指品名號
2 DIMENSIONS 尺寸外圍x高度
3 INDUCTANCE 電感值前雨位屬有效數字，第三位表零的個數
4 TOLERANCE CODE 公差 J：±5％，K：±10％，L：±15％M：±20％，P：±25％，N：±30％
5 PACKING CODE 包裝方式 R：Tape&Reel(卷裝)B：In Bulk (袋裝)

● FEATURES (特性)

Various high power inductors are superior to be high saturation for surface mounting.
具有高功率、高飽和電流、低阻抗、小型化之特點

● APPLICATIONS (用途)

Power supply for VTR，OA equipment Digital camera，LCD television set notebook PC，portable
communication equipments，DC/DC converters，eT-2.
錄影機，OA儀器，數碼相機，液晶電視，筆記型電腦，小型通信儀器，DC/DC變壓器之電源供應器等

★ Design As Gustomer's Requested Specifications. ( 根據客戶要求參數來設計！)

包裝說明:

CD TYPE

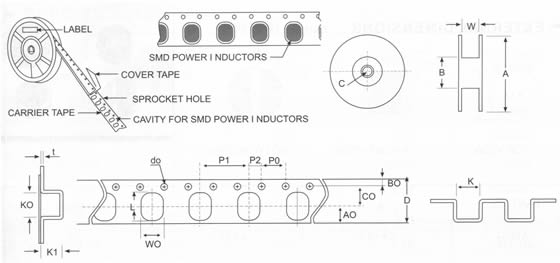

◆ REEL DIMENSIONS＆PACKING UNIT(卷軸尺寸及包裝數量) UNIT:mm

PART NUMBER 品名	DIMENSlONS OF REEL 卷軸尺寸				PACKAGING UNIT 包裝敷
PART NUMBER 品名	A	B	C	VV	PACKAGING UNIT 包裝敷
CD32	330	75.0±2.00	13.50±0.50	1 2.0±0.50	2000pcs/r
CD43	330	75.0±2.00	13.50±0.50	12.0±0.50	1500pcs/r
CD53/54	330	75.0±2.00	13.50±0.50	1 6.0±0.50	1500pcs/r
CD73	330	75.0±2.00	13.50±0.50	1 6.0±0.50	1000pcs/r
CD75	330	75.0±2.00	13.50±0.50	24.0±0.50	1000pcs/r
CD104	330	75.0±2 00	13.50±0.50	24.0±0.50	500pcs/r
CD105	330	75.0±2.00	13.50±0.50	24.0±0.50	500pcs/r

◆ CARRIER TAPE DIMENSl0NS(載帶尺寸) UNIT:mm

SYM	WSA32	WSA43	WSA53	WSA54	WSA73	WSA75	WSAl04	WSAl05
A0	4.75±0.10	4.75±0.10	4.75±0.10	4.75±0.10	6.75±0.10	6.75±0.10	10.75±0.10	10.75土0.10
BO	1.75±0.10	175±0.10	175±0.10	1.75±0.10	1.75±0.10	1.75±0.10	175±0.10	1.75±0.10
C0	5.50±0.10	5.50±0.10	5.50±0.10	5.50±0.10	7.50±0.10	7.50±0.10	11.50±0.10	11.50±0.10
D	12.00±0.30	12.00±030	12.00±0.30	12.00±0.30	1600±0.30	1600±0.30	24.00±030	2400±0.30
K	3.50±0.20	4.50±0.20	5.70±0.20	5.70±0.20	7.70±0.20	7.70±0.20	9.65±0.20	9.65±0.20
K0	4.00±0.20	5.00±0.20	6.30±0.20	6.30±0.20	8.40±0.20	8.40±0.20	10.90±0.20	10.90±0.20
K1	3.00±0.10	4.00±0.10	4.00±0.10	5.05±0.10	4.55±0.10	5.60±0.10	4.60±0.10	6.10±0.10
L	4.40±0.20	5.40±020	6.55±0.20	6.55±020	8.80±0.20	8.80±0.20	11.30±0.20	11.30±0.20
W0	3.90±0.20	4.90±0.20	5.80±0.20	5.80±0.20	8.10±0.20	8.10±0.20	10.05±0.20	10.05±0.20
P0	4.00±0.10	4.00±0.10	4.00±0.10	4.00±0.10	4.00±0.10	4.00±0.10	4.00±0.10	4.00±0.10
P1	8.00±0.10	8.00±0.10	8.00±0.10	8.00±0.10	12.00±0.10	12.00±0.10	12.00±0.10	12.00±0.10
P2	2.00±0.05	200±0.05	2.00±0.05	2.00±0.05	2.00±005	2.00±0.05	2.00±0.05	2.00±0.05
d0	1.55±0.05	1.55±0.05	1.55±0.05	1.55±0.05	1.55±O.05	1.55±0.05	1.55±0.05	1.55±0.05
t	0.40±005	0.40±005	0.40±0.05	0.40±0.05	0.40±0.05	0.40±0.05	0.40±0.05	0.40±0.05
