特性及應用
·使用載帶包裝運用于SMT。
·耐大電流,低直流電阻橢圓形:4.5mm×6.6mm~15mm×18.5MM高度:2.9mm~7.5mm.
·磁性屏蔽結構.
·適用于回流焊SMT工藝。
·無鉛產品，符合ROHS指令。
·廣泛應用于升降壓轉換器,個人掌上記事本,便攜式筆記本電腦及周邊設備,便攜式電源等.

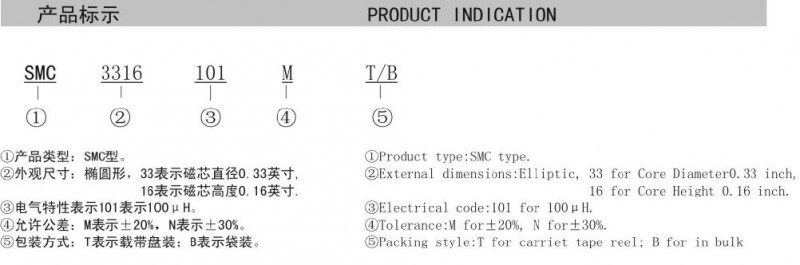

產品標示
①產品類型：SMC型。
②外觀尺寸：橢圓形,33表示磁芯直徑0.33英寸,16表示磁芯高度0.16英寸.

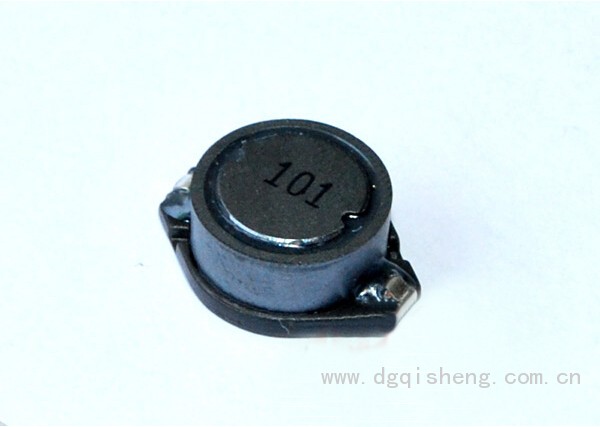

③電氣特性表示101表示100μH。
④允許公差：M表示±20%，N表示±30%。
⑤包裝方式：T表示載帶盤裝；B表示袋裝。

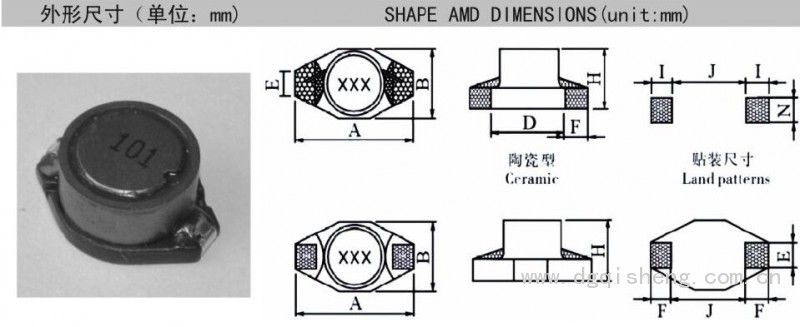

外型尺寸(單位：mm)
|
型號TYPE |
A |
B |
H |
D |
E |
F |
N |
I |
J |
|
SMC1608 |
6.6 |
4.45 |
2.92 |
4.32 |
1.27 |
1.02 |
3.65 |
1.4 |
4.06 |
|
SMC3316 |
12.95 |
9.40 |
5.08 |
7.62 |
2.54 |
2.54 |
2.79 |
2.92 |
7.37 |
|
SMC5022 |
18.54 |
15.24 |
7.62 |
12.7 |
2.54 |
2.54 |
2.79 |
2.92 |
12.45 |
